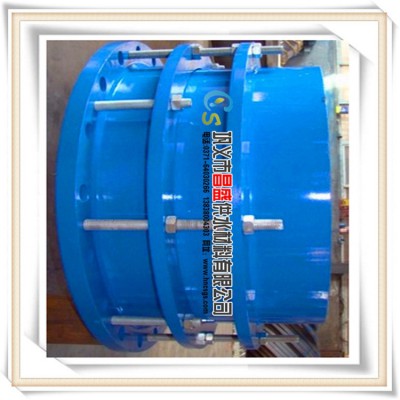

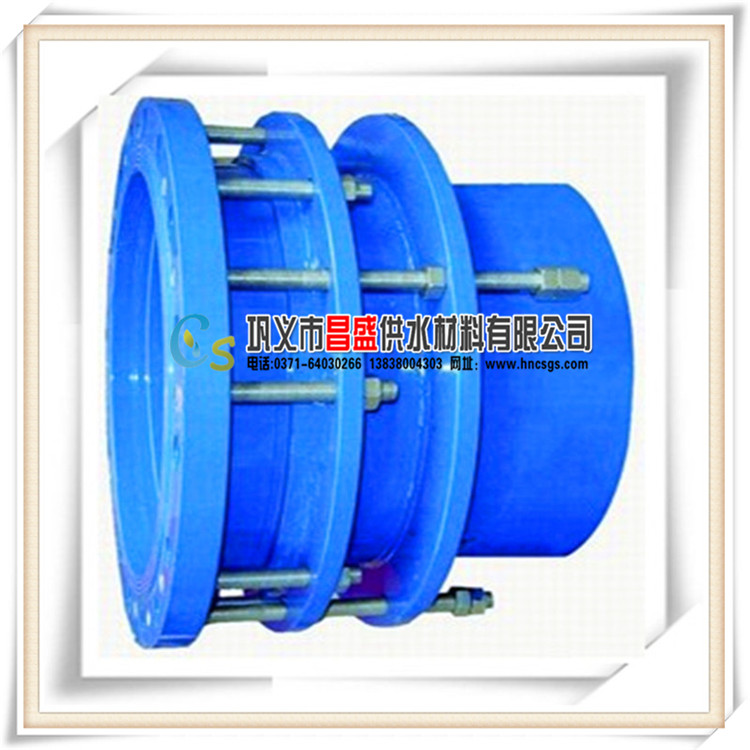

单法兰限位伸缩接头是由松套伸缩接头和限位短管等构件组成。它能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接,适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。
安装简要说明：
1、单法兰式限位伸缩节头适用于一边为法兰连接，一边与管道焊接。
2、产品在出厂前均已装配好，只需将产品两边与管道法兰连接好，对角均匀的拧紧压盖旁边的螺母，再调整好限位螺母。
3、在试压时，应将产品两边的管道固定好，防止产品受到巨大的轴向承受力而损坏产品。
VSSJA-1(BF)型单法兰限位伸缩接头安装
